برای بهرهبرداری درست از انرژی خورشید، اولین قدم شناخت بخشهای اصلی یک سیستم خورشیدی است. هر جزء در این مجموعه وظیفه مشخصی دارد و اگر انتخاب یا اتصال آنها به شکل صحیح انجام نشود، کارایی کل سیستم تحت تأثیر قرار میگیرد. در این میان، انتخاب آگاهانه و خرید پنل خورشیدی باکیفیت در کنار خرید سانورتر خورشیدی مناسب، نقش مهمی در تولید برق پایدار و افزایش عمر تجهیزات ایفا میکند. در این مطلب سعی کردهایم مراحل اتصال پنل خورشیدی به سانورتر را به شکلی ساده و قابلفهم توضیح دهیم، از مراحل ابتدایی نصب گرفته تا نکات مهم سیمکشی و اصول ایمنی که رعایت آنها ضروری است. بر اساس تجربههای فنی تیم شرکت مهندسی بازرگانی صنایع برق ساز آبپخش، توجه به همین نکات به ظاهر ساده میتواند عملکرد سیستم را به طور محسوسی بهبود دهد. اگر به دنبال راهاندازی یک سیستم خورشیدی مطمئن و کمدردسر هستید، ادامه این راهنما میتواند مسیر را برایتان روشنتر کند.
اجزای اصلی سیستم خورشیدی مجهز به سانورتر
پنل خورشیدی (Solar Panel): پنل خورشیدی پایه و اساس کل سیستم است. این بخش نور خورشید را دریافت کرده و با کمک سلولهای خورشیدی به برق تبدیل میکند. این تبدیل بهواسطه پدیدهای به نام اثر فتوولتائیک انجام میشود و به همین دلیل به پنلها، پنل فتوولتائیک هم گفته میشود. پنلها را میتوان روی پشتبام، زمین، سازههای فلزی یا حتی تیرکها نصب کرد. از نظر ساختار و عملکرد، پنلهای خورشیدی به چند دسته تقسیم میشوند که سه نوع رایج آن عبارتاند از:
● پنل مونوکریستالین: این پنل از یک کریستال یکپارچه ساخته میشود و به همین دلیل قیمت بالاتری نسبت به بقیه مدلها دارد. توان خروجی بالا و عملکرد مناسب در نور کم از ویژگیهای مهم آن است. بازده این پنلها به حدود ۲۲ درصد میرسد و برای فضاهای محدود گزینهای قدرتمند به شمار میآید.
● پنل پلیکریستالین: در ساخت این پنل از چند کریستال استفاده میشود. قیمت مناسبتر در کنار کارایی قابل قبول باعث شده این مدل انتخاب محبوبی باشد. بازده آن در شرایط استاندارد نزدیک به ۱۶ درصد است و برای بسیاری از پروژههای خانگی و نیمهصنعتی کاربرد دارد.
● پنل فیلم نازک: این نوع پنل بازده کمتری دارد و راندمان آن بین ۱۰ تا ۱۲ درصد است. با این حال، انعطافپذیری بالا و وزن کم باعث شده در سطوح خمیده یا مکانهایی که محدودیت وزن وجود دارد، گزینهای قابل بررسی باشد. عمر این پنلها در مقایسه با مدلهای کریستالی کوتاهتر است.
اینورتر خورشیدی (Inverter): اینورتر قلب سیستم خورشیدی محسوب میشود. پنلها برق مستقیم تولید میکنند، در حالیکه بیشتر وسایل برقی با برق متناوب کار میکنند. اینورتر وظیفه تبدیل برق DC به AC را بر عهده دارد و بدون آن استفاده از برق تولید شده عملاً ممکن نیست. این دستگاه در مدلهای مختلفی تولید میشود:
اینورتر مرکزی: توان بالا دارد و بیشتر در نیروگاهها و پروژههای بزرگ استفاده میشود.
اینورتر رشتهای (استرینگ): برای خانهها و کسبوکارهای کوچک گزینهای رایج است و امکان اتصال چند پنل به یک اینورتر را میدهد.
میکرواینورتر: روی هر پنل بهصورت جداگانه نصب میشود و مشکل سایهاندازی را کاهش میدهد و بازده کلی سیستم را بالا میبرد.
باتری خورشیدی (Solar Battery)
پنل خورشیدی فقط در زمان تابش آفتاب برق تولید میکند و خودش توان ذخیره انرژی را ندارد. برای استفاده از برق در شب یا هنگام کاهش نور خورشید، باتری وارد مدار میشود. باتری انرژی تولیدشده را نگه میدارد و در زمان نیاز در اختیار مصرفکننده قرار میدهد. برخی سیستمها بدون باتری و با اتصال مستقیم به شبکه برق کار میکنند، اما استفاده از باتری وابستگی به برق شهری را کمتر کرده و در زمان قطعی برق، آسودگی بیشتری به همراه دارد. انتخاب باتری مناسب نقش مهمی در عملکرد کلی سیستم دارد.
کنترلکننده شارژ (Charge Controller): کنترلکننده شارژ رابط بین پنل و باتری است. این قطعه جریان ورودی به باتری را تنظیم میکند تا باتری بیش از حد شارژ نشود یا بهطور کامل تخلیه نگردد. اگر در سیستم باتری وجود نداشته باشد، نیازی به این قطعه نیست. کنترلکننده شارژ به حفظ سلامت باتری کمک کرده و طول عمر آن را افزایش میدهد.
کابلها و اتصالات (Wiring & Connectors): انتقال برق بین اجزای مختلف سیستم بر عهده کابلها و اتصالات است. از پنل تا اینورتر برق بهصورت DC منتقل میشود و بعد از اینورتر، جریان AC به مصرفکننده میرسد. به همین دلیل نوع کابل در هر بخش اهمیت زیادی دارد. کابلها باید در برابر نور خورشید، گرما، رطوبت و شرایط محیطی مقاوم باشند. استفاده از کابل استاندارد، ایمنی سیستم را بالا برده و از افت توان جلوگیری میکند.
سیستم پایش (Monitoring System): سیستم پایش این امکان را میدهد که وضعیت عملکرد مجموعه خورشیدی را بهصورت لحظهای بررسی کنید. اطلاعاتی مثل میزان تولید برق، سطح شارژ باتری و خطاهای احتمالی از طریق این بخش قابل مشاهده است. مانیتورینگ یا به شکل نمایشگر روی اینورتر انجام میشود یا از راه اپلیکیشن و سایت اختصاصی در دسترس قرار میگیرد. این بخش دید کاملی از وضعیت سیستم به کاربر میدهد و کمک میکند مشکلات زودتر شناسایی شوند.
این اجزا در کنار هم یک سیستم خورشیدی کامل را تشکیل میدهند و انتخاب درست هرکدام، نقش مهمی در کیفیت و بازده نهایی سیستم دارد.
انتخاب محل مناسب برای نصب اینورتر خورشیدی
جای نصب اینورتر خورشیدی تاثیر مستقیم روی عملکرد و طول عمر آن دارد، به همین دلیل باید با دقت انتخاب شود. بهترین محل، جایی است که اینورتر در معرض تابش مستقیم خورشید قرار نگیرد. گرمای زیاد و نور مستقیم میتواند به دستگاه آسیب بزند. محیط نصب باید خشک، خنک و بهدور از رطوبت باشد. همچنین اینورتر باید در محلی نصب شود که دسترسی به آن راحت باشد تا در زمان نصب، سرویس یا تعمیر با مشکل روبهرو نشوید. اتصال این دستگاه باید به شکل عمودی انجام شود. برای گردش مناسب هوا، لازم است از هر طرف حداقل ۳۰ سانتیمتر و از بالا و پایین حدود ۵۰ سانتیمتر فضای خالی در نظر گرفته شود.

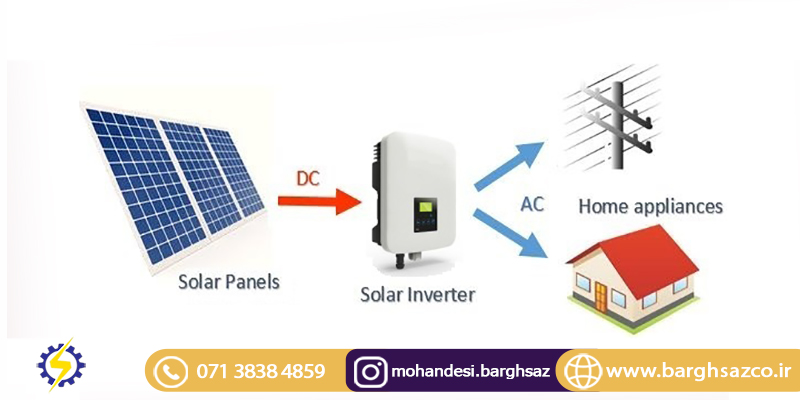

نحوه سیمکشی تا اینورتر و دیاگرام اتصال
در زمان سیمکشی اینورتر، اولین و مهمترین نکته قطع کامل برق است. سیمکشی اینورتر شامل دو بخش جداگانه میشود: قسمت DC که به پنلها و باتری مربوط است و بخش AC که برق خروجی را به مصرفکننده میرساند. هرکدام از این بخشها شرایط و استاندارد خاص خود را دارند. برای جلوگیری از اشتباه و آسیب به دستگاه، بهتر است از دفترچه راهنمای اینورتر استفاده کنید و سیمکشی را مطابق نقشه و توضیحات کارخانه انجام دهید.
مراحل نصب فیزیکی اینورتر خورشیدی
● انتخاب اینورتر مناسب: اینورترها مدلها و توانهای مختلفی دارند. باید با توجه به مصرف برق، شرایط محیطی و نوع سیستم خورشیدی، گزینه درست را انتخاب کنید.
● آمادهسازی ابزار و شرایط نصب: ابزارهایی مثل دریل، پیچگوشتی، سیمچین و تجهیزات ایمنی قبل از شروع کار آماده باشند.
● قطع کامل برق: پیش از هر اقدامی، جریان برق را قطع کرده و از وسایل ایمنی استفاده کنید تا خطر برقگرفتگی وجود نداشته باشد.
● نصب پایه یا براکت: براکت اینورتر را محکم و تراز در محل انتخابشده نصب کنید.
● انجام سیمکشی: سیمها را طبق دستورالعمل وصل کنید و از برچسبهای استاندارد استفاده کنید تا در آینده عیبیابی و تعمیر سادهتر باشد.
● بررسی نهایی و راهاندازی: بعد از پایان کار، سیستم را با دقت روشن کرده و عملکرد آن را بررسی کنید تا از نبود خطا مطمئن شوید.
نکات مهم فنی و اجرایی
رعایت جزئیات در نصب و استفاده از اینورتر خورشیدی اهمیت زیادی دارد. شاید بعضی نکات ساده به نظر برسند، اما رعایت همه آنها در کنار هم باعث افزایش ایمنی و دوام دستگاه میشود. هنگام تحویل گرفتن اینورتر، همه قطعات و لوازم جانبی را بررسی کنید. کمبود یا خرابی هر بخش میتواند عملکرد دستگاه را مختل کند.اینورتر باید بهصورت عمودی نصب شود. اگر شرایط اجازه نداد، نصب با شیب حداکثر ۱۵ درجه هم قابل قبول است. تهویه مناسب در محل نصب بسیار مهم است. در صورتی که اینورتر دارای نمایشگر باشد، باید حداقل ۱۰۰ سانتیمتر فضای خالی جلوی آن وجود داشته باشد. برای بالا بردن امنیت، استفاده از قفل ضد سرقت توصیه میشود.
جمع بندی
اگر اتصال پنل خورشیدی به سانورتر با دقت و بر پایه اصول درست انجام شود، کل سیستم میتواند سالها بدون دردسر کار کند. انتخاب تجهیزات هماهنگ با هم، نصب صحیح اینورتر در جای مناسب، سیمکشی دقیق بخشهای DC و AC و توجه به نکات ایمنی، همگی در کنار هم باعث میشوند برق تولیدشده بیشترین بازده را داشته باشد و فشار اضافی به قطعات وارد نشود. جزئیاتی مثل فاصله مناسب برای تهویه، استفاده از کابل استاندارد و بررسی نهایی قبل از راهاندازی، تفاوت یک سیستم حرفهای را با یک نصب ضعیف مشخص میکند، تفاوتی که در عملکرد پایدار، امنیت بیشتر و عمر بالاتر تجهیزات دیده میشود.
